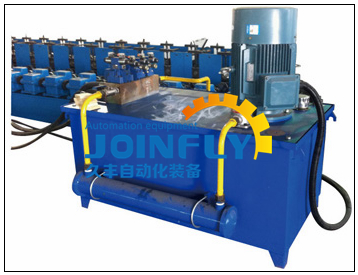

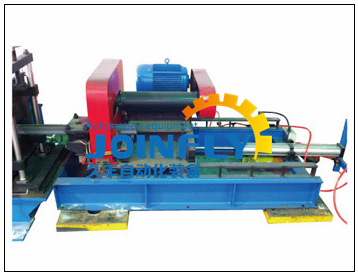

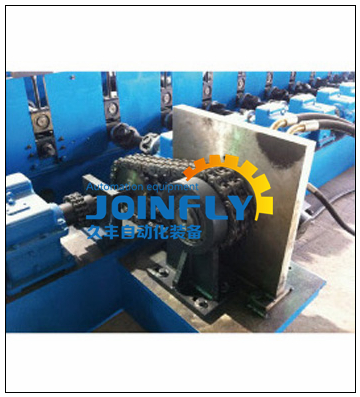

一、設備圖片
二、設備組成
此生產線采用全液壓驅動，有性能穩定、定位精度高、生產效率高等特點。
整條生產線集合了校平/沖孔、成型、切斷等多項技術于一體的生產設備。
整條生產線由放料系統、沖孔系統、成型系統、切斷系統、電控系統等部分組成。
三、產品圖
四、技術參數：
序號
項目
單位
參數
備注
1
適用
原材
料
類型
低碳鋼、鍍鋅板等
板材強度
Map
≥350
板材厚度
mm
1.5~2.5
可定制
2
生產規格
mm
見圖
3
生產速度
m/min
8~12
可定制
4
輥輪材料
GCr15淬火處理
5
驅動方式
齒輪箱
6
電機總功率
kw
約40
7
電控系統
PLC變頻控制
8
外形尺寸（長X寬X高）
m
35X4X3.9

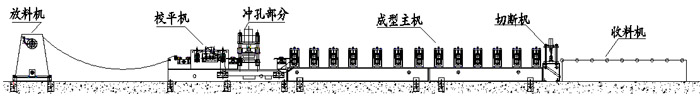

五、流程示意圖
