一、設備圖片
二、設備組成
整條生產線集合了校平、伺服送料/沖孔、成型、切斷等多項技術于一體的生產設備。
整條生產線由放料系統、沖孔系統、成型系統、切斷系統、電控系統等部分組成。

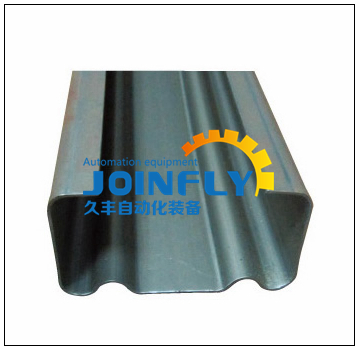

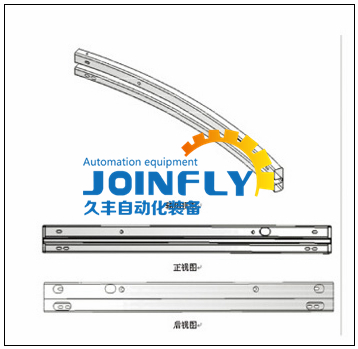

三、產品圖
四、技術參數：
序號
No
項目
Items
單位
Unit
參數
Parameters
備注
Remarks
1
適用
原材
料Material
類型Type
高強度鋼
High
tensile steel
板材抗拉強度Tensile strength
Map
400~590
板材屈服強度Yeild strength
MaP
≥780MPa
板材厚度Thickness
mm
1.2~2.0
2
生產規格
Profile Specification
mm
見圖
As the profile pictures show
3
生產速度
Production speed
m/min
約10
About 10
4
輥輪材料
Roller material
GCr15、D2碳化處理
Gcr12,D2Carbon treatment
5
驅動方式
Drive type
齒輪分配箱
Gearbox
6
電機總功率
Motor power
kw
約67
About 67
7
電控系統
Electric control system
PLC變頻控制
PLC frequenvy motor
8
外形尺寸（長X寬X高）
Dimensions(Length*width*height)
m
45X4X3.9
