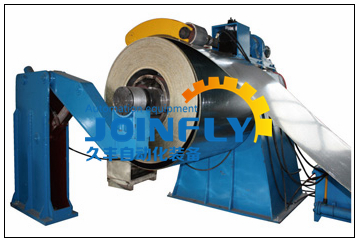

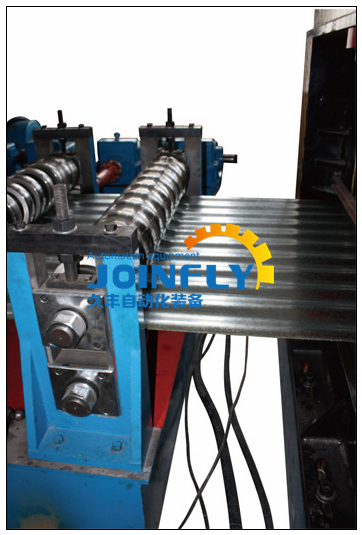

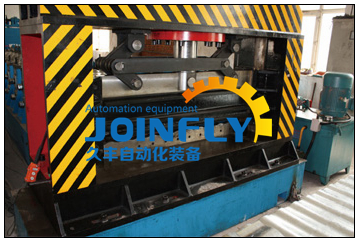

一、設備圖片
二、設備組成
整條生產線集合了成型、自動沖孔、切斷、自動打彎、自動收料等多項技術于一體的生產設備。
整條生產線由放料系統、成型系統、沖孔系統、切斷系統、打彎成型系統、電控系統等部分組成。

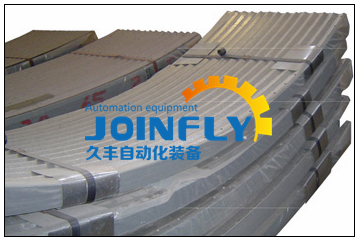

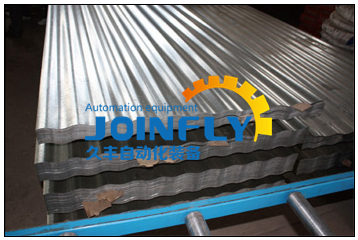

三、型材照片
四、技術參數：
序號
NO.
項目
Item
單位
Unit
參數
Parameter
備注
Remark
1
適用
原材
料
Material
類型
Type
低碳鋼、鍍鋅板等
galvanized sheet,mild steel,etc,
板材強度Strength of material sheet
Map
≥450
板材厚度
Thickness of material sheet
mm
1.2~4.2
2
生產規格
Profile sizes
mm
See Figure
3
生產速度
Production speed
m/min
4
4
輥輪材料
Material of roller
GCr15淬火處理
GCr15 quenching treatment
5
驅動方式
Drive type
齒輪箱傳動
Gearbox driven
6
電機總功率
Motor Power
kw
約152
About 152
7
電控系統
Electric control system
PLC變頻控制
PLC variable frequency control
8
外形尺寸（長X寬X高）
Dimensions(Length*width*height)
m
40X5X3.9

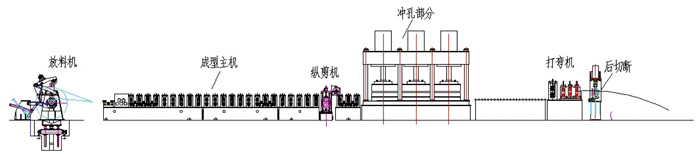

五、流程示意圖
