一、設備的用途

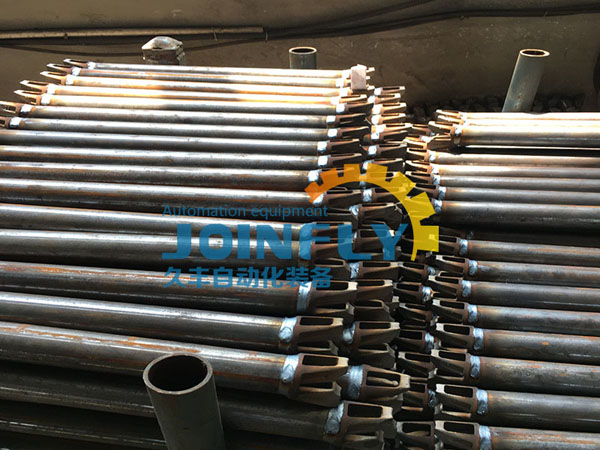

該設備主要用于：腳手架橫桿盤扣式圓管和工件兩端環縫的自動焊接。
二、試用焊接工件范圍
1、管長度：0.5~0.3米。
2、圓管直徑：#48
3、工件數量：1~2個
4、圓管長度誤差：<1mm（±0.5mm）
三、設備特點

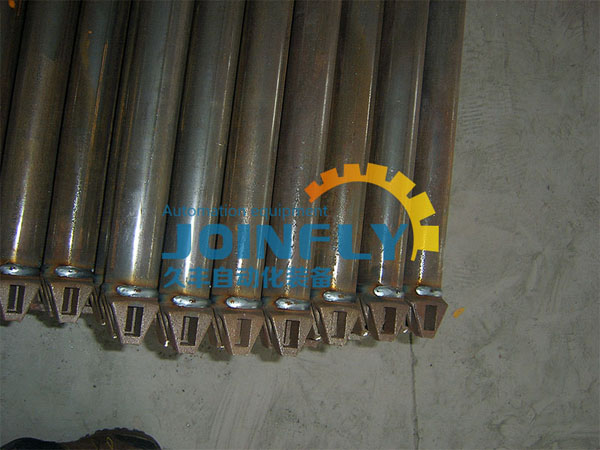

1、理想的焊縫形成減少了打磨時間和焊接材料浪費，焊縫均勻美觀。
2、采用PLC+工業級觸摸屏方式，人機界面?？刂葡到y(tǒng)元器件采用進口或國內知名品牌。焊接速度無級可調，操作簡單方便，工作性能穩定可靠，集機、電、氣控于一體。
3、氣動夾裝工件、速度快，焊槍角度人性化調整，提高了工作效率。
四、技術參數
|
序號 |
項目 |
單位 |
參數 |
備注 |
|
1 |
立桿長度 |
mm |
500mm~3000mm |
|
|
2 |
圓管的直徑 |
mm |
48mm |
|
|
3 |
圓片的數量 |
件 |
1~2 |
|
|
4 |
焊槍的數量 |
件 |
2 |
|
|
5 |
電控系統 |
|
PLC變頻控制 |
|
|
6 |
外形尺寸（長X寬X高） |
m |
5X3X2.5 |
|
